SuperPro - VAPOR-B1 - контролер за влажност

Аналоговый контроллер влажности

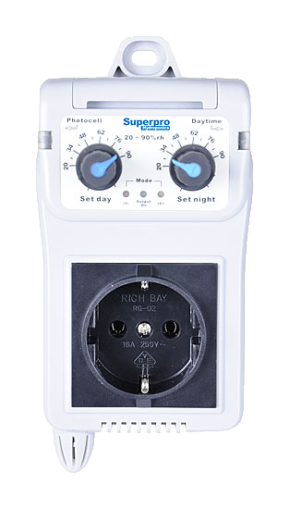

VAPOR-B1 - это контроллер влажности, который может управлять осушающим или увлажняющим устройством. Контроллер может работать в разных режимах в светлое и темное время суток, которые автоматически переключаются с помощью встроенного фотодатчика. Настройка выполняется легко с помощью поворотных регуляторов. Три световых индикатора показывают текущее состояние контроллера.

ВНИМАНИЕ: Контроллер не защищен от воды. Устанавливайте его только в местах, где нет опасности намокания.

УСТАНОВКА:Подключите VAPOR-B1 к стандартной розетке 220V. Для стационарной установки можно использовать ушко в верхней части корпуса.

Подключите устройство (или устройства), включение которых будет контролироваться. Следите за тем, чтобы не превышалась предельная сила тока (10 A, то есть около 2200W). При необходимости управления устройством (устройствами) большей мощности используйте реле.

РЕЖИМЫ РАБОТЫ:Перед использованием контроллера необходимо настроить режим работы - осушение или увлажнение. Режим выбирается с помощью двух поворотных регуляторов. Контроллер должен быть подключен к сети.

Чтобы выбрать режим "ОСУШЕНИЕ": поверните оба регулятора до упора влево. Через несколько секунд световые индикаторы начнут мигать, после чего останется гореть только индикатор RH-.

Чтобы выбрать режим "УВЛАЖНЕНИЕ": поверните оба регулятора до упора вправо. Через несколько секунд световые индикаторы начнут мигать, после чего останется гореть только индикатор RH+.

После выбора режима работы установите регуляторы на нужные значения влажности.

НАСТРОЙКА КОНТРОЛЛЕРА:Установите регуляторы на нужные значения влажности для светлого (DAY) и темного (NIGHT) периода*. Фотодатчик автоматически переключает их. Когда влажность превышает установленное значение, контроллер подает питание на подключенное к нему устройство. Поскольку контроллер имеет активирующий интервал (гистерезис) 5% RH, он подает ток до тех пор, пока влажность не снизится на 5%. Когда подается питание, горит индикатор "OUTPUT ON"

Пример приведен для режима "осушение". В этом режиме настройка означает максимально допустимую влажность. Для режима "увлажнение" - минимальную.

ВОПРОСЫ И ОТВЕТЫ

Как узнать, работает ли фотодатчик?

Фотодатчик работает с задержкой 20 секунд, чтобы устройство не включалось из-за случайного освещения или затемнения. Зеленый индикатор "DAYTIME" справа на корпусе горит, когда фотодатчик находится в дневном режиме.

Можно ли подключить к контроллеру более одного устройства?

Да, если не превышается предельная сила тока (10 A, то есть около 2200W). Для продолжительного использования рекомендуется, чтобы нагрузка составляла не более 75% от максимально допустимой.

Влажность в помещении не соответствует настройке...

Датчик влажности находится в нижней части корпуса и окружен пластиковой "клеткой". Убедитесь, что на контроллер не влияют другие устройства или прямой свет, а также что к нему поступает тот же воздух.

Контроллер не подает ток...

Проверьте, подается ли питание на контроллер. Если контроллер не работает, обратитесь к своему дистрибьютору.

Мигают красный и желтый индикаторы?

Произошла перегрузка контроллера. Отключите его от сети и подключите снова через 5 сек. Проверьте, не превышает ли мощность подключенного к контроллеру устройства допустимую (ток до 10А).
