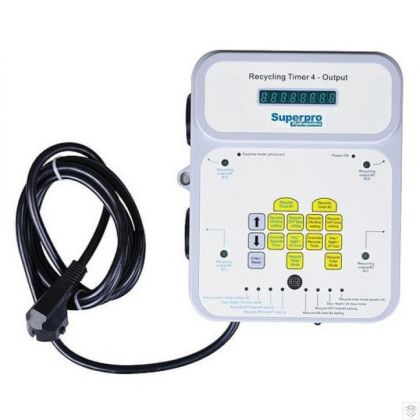

SuperPro - MFRT-1 многофункциональный интервальный таймер

Для периодического включения электроприборов (насосов и др.) через повторяющиеся интервалы.

MFRT-1 состоит из 2 независимых таймеров (таймер №1 и таймер №2) с 2 выводами каждый (N/O - нормально разомкнутый и N/C - нормально замкнутый). Каждый вывод соответствует одному состоянию одного из двух таймеров. Устройство оснащено фотодатчиком, поэтому каждый из таймеров можно настроить на работу днём, ночью или независимо от освещения. Каждый из таймеров подаёт ток на один из своих выводов (N/O), пока он «включён», и на другой (N/C), пока он «выключен».

Технические данные:

• Питание: 220V, 50Hz
• Максимальный ток/мощность: 10A (~2200W)
• Интервалы включения (x2): 1 сек. - 96 ч.
• Интервалы выключения (x2): 1 сек. - 96 ч.
• Режимы: Дневной, ночной и непрерывный
• Батарея: CR1220 3V, срок службы 5 лет
• Вес: 2 кг`
• Размеры: 223x210x92mm
• Степень защиты: IP20

УСТАНОВКА:

Установите MFRT-1 на стену. Подключите к электросети. Подключите потребители, которыми будет управлять таймер.

ЗАВОДСКИЕ НАСТРОЙКИ:

• Таймер №1 ИНТЕРВАЛ ВКЛЮЧЕНИЯ: 1 мин.
• Таймер №1 ИНТЕРВАЛ ВЫКЛЮЧЕНИЯ: 1 ч.
• Таймер №2 ИНТЕРВАЛ ВКЛЮЧЕНИЯ: 1 мин.
• Таймер №2 ИНТЕРВАЛ ВЫКЛЮЧЕНИЯ: 1 ч.

РЕЖИМ В ЗАВИСИМОСТИ ОТ ОСВЕЩЁННОСТИ (для обоих таймеров): дневной

РЕЖИМ ТАЙМЕРА (для обоих таймеров): остановка

Для возврата к заводским настройкам - нажмите «Enter/Reset» и «стрелку вниз» на 3 сек. На экране появится «f.Set», снова нажмите «Enter/Reset», и на экране появится «doNE».

НАСТРОЙКА ИНТЕРВАЛОВ:

Настройка таймеров выполняется легко - выберите функцию соответствующей кнопкой (на дисплее отобразится выбранная функция) и установите время с помощью стрелок.

КНОПКИ И ФУНКЦИИ:

MFRT-1 настраивается с помощью кнопок на передней панели. При нажатии каждой кнопки на экране отображается соответствующая функция. Некоторые кнопки имеют более одной функции.

• СТРЕЛКА ВВЕРХ - выбор большего значения
• СТРЕЛКА ВНИЗ - выбор меньшего значения
• Enter/Reset - нажмите и удерживайте 3 сек. для ввода новых настроек
• Recycle ON Time Setting - настройка продолжительности интервала «включено». Время задаётся в часах, минутах и секундах, переход между ними осуществляется с помощью Enter.
• Recycle OFF Time Setting - настройка продолжительности интервала «выключено». Время задаётся в часах, минутах и секундах, переход между ними осуществляется с помощью Enter.
• Day / Night 24 Hour - выбор режима в зависимости от освещения. Доступны 3 варианта: дневной (Day), ночной (Night) и непрерывный (24 Hours). Выберите режим с помощью стрелок и подтвердите его кнопкой Enter.
• Recycle Timer Mode - выбор режима таймера при отключении электроэнергии: STOP (остановка таймера) или CONTINUE (продолжение работы). Настройка по умолчанию - STOP. В этом режиме таймер прекратит отсчёт времени при отключении питания (как будто он находится «на паузе»). В режиме CONTINUE таймер продолжит отсчёт времени при отсутствии питания. Выберите режим с помощью стрелок и подтвердите его кнопкой Enter.
• Override Recycle Timer - нажмите на 2 сек. для ручного включения соответствующего вывода. Функция удобна для тестирования оборудования. Подача тока прекратится после истечения интервала «включено» или при повторном нажатии этой кнопки.

НАСТРОЙКА ФОТОДАТЧИКА:

Чувствительность фотодатчика можно изменять. Нажмите СТРЕЛКУ ВНИЗ на 3 сек. На экране отобразится текущая настройка. Настройте её с помощью стрелок. Большее значение означает более высокую чувствительность (то есть более слабое освещение будет активировать фотодатчик).
