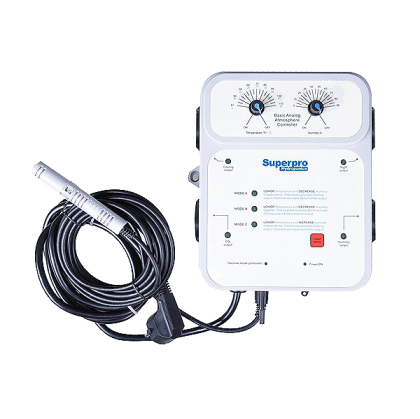

SuperPro BAC-1 controler atmosferic analogic

SuperPro BAC-1 este un controler de temperatură și umiditate, cu fotocelulă.

• Alimentare: 220V, 50Hz
• Curent/putere maximă: 10A ( ~2,2kW )
• Cablu pentru senzor: 5m
• Interval de control al temperaturii: de la 5°C la 45°C
• Precizia temperaturii: ±1°C
• Interval de control al temperaturii (histerezis): 3°C
• Interval de control al umidității: de la 5%RH la 95% RH
• Precizia umidității: ±7% RH
• Interval de control al umidității (histerezis): 5% RH
• Clasă de protecție: IP20
• Greutate / Dimensiuni: 2 kg / 223*210*92mm

BAC-1 este conceput pentru a controla temperatura, umiditatea, CO₂ și un dispozitiv suplimentar de "noapte". Controlerul are 4 ieșiri și o sondă externă cu senzori de temperatură, umiditate și fotocelulă. Sonda este concepută să reacționeze rapid la modificările mediului, să nu fie afectată de emisiile electromagnetice, de exemplu de la balasturi sau ozonatoare, și este conectată printr-un cablu de 5 metri.

Instalare:

• Montați BAC-1 pe perete.
• Amplasați sonda într-un loc potrivit, unde poate primi date relevante despre mediu - într-o zonă cu bună circulație a aerului, la o înălțime adecvată și ferită de lumină directă.
• Sonda se conectează la controler printr-un conector. Conectorul este fixat cu un șurub cu deconectare rapidă.
• Conectați controlerul la rețeaua electrică și dispozitivele la controler. Asigurați-vă că puterea maximă nu este depășită. Dacă trebuie conectate dispozitive mai puternice (aer condiționat, dezumidificator sau încălzitor), utilizați un releu (contactor).

ATENȚIE: Controlerul nu este rezistent la apă. Instalați-l numai în locuri unde nu există risc de umezire!!!

Instrucțiuni generale:

• BAC-1 este unul dintre cele mai ușor de utilizat controlere, oferind totodată suficiente posibilități prin cele 3 moduri de funcționare. Controlerul alimentează cele 4 ieșiri ale sale:
• "COOLING OUTPUT" (sus stânga) - activează un dispozitiv de răcire (de ex. ventilație sau aer condiționat).
• "HUMIDITY OUTPUT" (jos dreapta) - activează un dispozitiv de dezumidificare sau umidificare.
• "NIGHT OUTPUT" (sus dreapta) - activează un dispozitiv care pornește în perioada de întuneric.
• "CO2 OUTPUT" (jos stânga) - activează un dispozitiv care pornește în perioada de lumină și când "COOLING OUTPUT" nu este activă. Rețineți: controlerul nu măsoară nivelurile de CO₂.

Setări:

• Temperatură — utilizați butonul din stânga pentru a seta temperatura maximă admisă. La atingerea acestei temperaturi, controlerul începe să alimenteze ieșirea "COOLING OUTPUT" (sus stânga). Aceasta continuă până când temperatura scade cu 3°C (așa-numita histerezis).
• Umiditate — utilizați butonul din dreapta pentru a seta umiditatea. La atingerea acestei valori, controlerul începe să alimenteze ieșirea "HUMIDITY OUTPUT" (jos dreapta). Aceasta continuă până când umiditatea se modifică cu 5% (așa-numita histerezis), în sus sau în jos, în funcție de modul selectat.

Moduri de funcționare:

• Cu butonul roșu "SELECT MODE" se selectează unul dintre 3 moduri disponibile:
• MODUL "A" — temperatură și dezumidificare combinate — reducerea temperaturii și REDUCEREA umidității ÎMPREUNĂ la modificarea temperaturii sau umidității.
• MODUL "B" — control separat al temperaturii și dezumidificare — reducerea temperaturii și REDUCEREA umidității SEPARAT la modificarea temperaturii sau umidității.
• MODUL "C" — control separat al temperaturii și umidificare — reducerea temperaturii și CREȘTEREA umidității SEPARAT la modificarea temperaturii sau umidității.

Întrebări și răspunsuri:

Indicatorii de mod clipesc?

• Eroare de senzor. Opriți controlerul, deconectați senzorul, reconectați-l și porniți din nou.

Umiditatea crește în loc să scadă (sau invers)?

• Selectați modul corect.

Ieșirea CO2 nu se activează?

• Această ieșire se activează numai în perioada de lumină (indicatorul DAYTIME MODE trebuie să fie aprins). Asigurați-vă că fotocelula senzorului primește lumină. Ieșirea CO2 nu se activează cât timp COOLING OUTPUT este activă.

Controlerul nu alimentează?

• Reporniți de la butonul din partea inferioară a carcasei. Verificați puterea aparatelor conectate la controler. Dacă este necesar, utilizați un releu (contactor).

Montați la cel puțin 3 m de surse de radiații electromagnetice (de ex. balasturi sau generatoare de ozon).

• Nu utilizați în apropierea apei. Nu montați lângă surse de căldură. Nu blocați orificiile de ventilație.
• Nu încercați să reparați controlerul. Nu îl utilizați dacă izolația cablului de alimentare este deteriorată.
• Controlerul are un întrerupător încorporat împotriva scurtcircuitului sau suprasarcinii. Toate ieșirile sunt împământate; conectați numai la o priză cu împământare.
