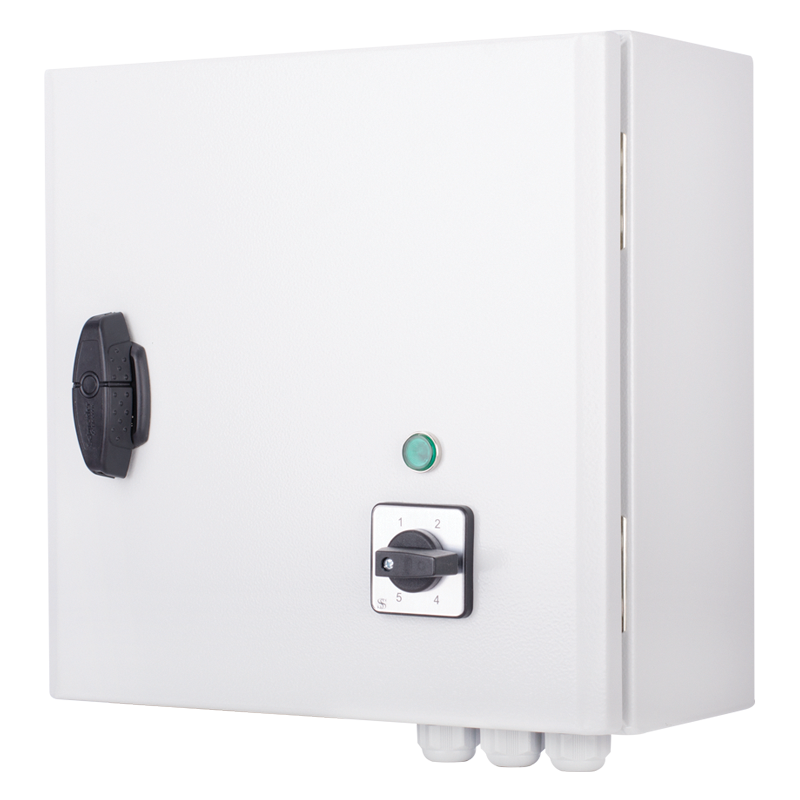

Tablou de distribuție monofazat VENTS cu regulator de viteză. RSA5E-4-M

VENTS RSA5E-4-M este conceput pentru a regla debitul de aer al ventilatoarelor monofazate compatibile prin modificarea vitezei motorului. Spre deosebire de regulatoarele electronice convenționale, modelul utilizează un principiu de control al transformatorului , oferind cinci niveluri de funcționare predefinite.

Viteza dorită este setată prin intermediul unui comutator rotativ mecanic de pe panoul frontal . Acest lucru facilitează controlul și permite adaptarea fluxului de aer la nevoile specifice ale sistemului de ventilație - de exemplu, o viteză mai mică în condiții normale și o viteză mai mare atunci când este necesar un schimb intensiv de aer.

Unul dintre avantajele importante ale RSA5E-4-M este protecția integrată a motorului . Controlerul poate funcționa cu contactele termice ale unui ventilator compatibil. Dacă releul termic din motor este activat din cauza supraîncălzirii, alimentarea cu energie a ventilatorului este întreruptă. După normalizarea condițiilor, alimentarea cu energie este restabilită automat.

Sunt prevăzute și terminale suplimentare pentru conectarea unui termostat extern sau a unui motor de clapetă de aer , ceea ce permite integrarea regulatorului în instalații de climatizare și ventilație mai complexe.

Carcasa modelului RSA5E-4-M este metalică și este proiectată pentru montare pe perete. Gradul de protecție este IP21 , iar temperatura ambiantă admisă în timpul funcționării este de la +5°C la +40°C .

Caracteristici tehnice

✔️ Producător: VENTS
✔️ Model: RSA5E-4-M
✔️ Tip: Regulator de viteză cu transformator
✔️ Control: Stepper
✔️ Număr de viteze: 5
✔️ Faze: 1
✔️ Tensiune de alimentare: 230 V / 50 Hz
✔️ Tensiune nominală a motorului: 230 V / 50 Hz
✔️ Sarcină nominală maximă: 4,0 A
✔️ Siguranță: 5,0 A
✔️ Nivel de protecție: IP21
✔️ Temperatura de funcționare: +5°C până la +40°C
✔️ Carcasă: Metal
✔️ Instalare: Montare pe perete
✔️ Dimensiuni: 241 × 184 × 132 mm
✔️ Greutate: 4,5 kg
✔️ Terminale: tip șurub, 0,5–2,5 mm² .

🛡️ Caracteristici și protecții

RSA5E-4-M oferă mai mult decât un simplu control al vitezei:

✔️ Reglare a vitezei ventilatorului în 5 trepte
✔️ Comutator rotativ mecanic
✔️ Protecție integrată la supraîncălzirea motorului
✔️ Recuperare automată a energiei după normalizarea temperaturii
✔️ Posibilitatea de a conecta un termostat
✔️ Posibilitatea de a controla un actuator de clapetă de aer .

🔧 Aplicație

VENTS RSA5E-4-M este potrivit pentru controlul ventilatoarelor monofazate compatibile în:

• Sere
• Creșe
• Depozite
• Spații de producție
• Ateliere
• Spații tehnice
• Sisteme de ventilație de alimentare
• Sisteme de ventilație prin aspirație
• Alte sisteme profesionale unde este necesar controlul treptat al fluxului de aer.

🔌 Principiul de funcționare

Când se selectează o poziție diferită a comutatorului rotativ, regulatorul furnizează o tensiune diferită motorului ventilatorului. În acest fel, viteza și, în consecință, debitul de aer sunt modificate în cinci etape separate .

Acest tip de control este potrivit în special pentru motoarele de curent alternativ compatibile atunci când se dorește o reglare fiabilă fără a fi nevoie de electronică complexă.

📋 Instalare și utilizare

1. Montați controlerul vertical pe un perete stabil.
2. Conectați sursa de alimentare și ventilatorul la bornele corespunzătoare conform schemei de conectare VENTS.
3. Dacă motorul are contacte termice adecvate, conectați-le la circuitul de protecție al controlerului.
4. Dacă este necesar, conectați un termostat extern sau un actuator de clapetă de aer.
5. După verificarea instalației electrice, porniți alimentarea cu energie electrică.
6. Selectați viteza necesară folosind comutatorul rotativ.

⚠️ Important: Sarcina nominală maximă a RSA5E-4-M este de 4,0 A. Înainte de conectare, trebuie verificat curentul nominal al motorului ventilatorului și compatibilitatea acestuia cu reglarea transformatorului. Conexiunea electrică trebuie efectuată conform schemei și cerințelor producătorului.

💡 Sfat de la Urban Botaniks: Un regulator cu transformator este o alegere bună pentru sistemele de ventilație în care ventilatorul nu trebuie să funcționeze la viteză maximă tot timpul. Selectarea unei setări adecvate mai joase poate reduce debitul de aer și zgomotul, menținând în același timp viteza maximă disponibilă pentru perioadele în care este necesar un schimb de aer mai intens.
